Reparaturfälle

Dokumentierte Reparaturen aus der Praxis. Von Smartphones und Computern bis hin zu elektronischen Baugruppen und Unterhaltungselektronik. Einblicke in Diagnose, Fehlersuche und erfolgreiche Instandsetzungen.

Lenovo V14-ADA

Displayschaden

Bei diesem Lenovo V14-ADA war das Display beschädigt. Beim Öffnen des Notebooks kam außerdem ein stark zugesetzter CPU-Lüfter zum Vorschein.



Durchgeführte Arbeiten:

  • Displaytausch
  • Reinigung des CPU-Lüfters
  • Erneuerung der Wärmeleitpaste
  • Funktionstest

Lenovo Thinkbook 14 G2

Ohne Funktion

Eine Kundin brachte ein Lenovo-Laptop zur Reparatur. Das Gerät zeigte keinerlei Startverhalten. Nach dem Anschließen eines USB-C-Netzteils lag die Stromaufnahme lediglich bei etwa 0,03 A.

Durchgeführte Arbeiten:

  • Laptop komplett zerlegt und geprüft
  • Spannungsregler ersetzt
  • IO-Board ersetzt



Yaskawa Servopack SGD7S

Überspannungsschaden

Drei Yaskawa SERVOPACK SGD7S wurden zur Überprüfung eingesendet. Bei den Geräten waren Bauteile im Bereich des Netzeingangs beschädigt.

Durchgeführte Arbeiten:

  • Eingangsbeschaltung überprüft
  • Beschädigte Bauteile identifiziert und ersetzt
  • Spannungsversorgung und Fehlerverhalten geprüft
  • Funktionstest der instand gesetzten Geräte

PrimoPal PBLR10 Motorsteuerung


Überspannungsschäden

Mehrere PrimoPal PBLR10 Motorsteuerungen wurden nach einem vermuteten Überspannungsereignis zur Reparatur eingesendet. Die Geräte zeigten unterschiedliche Fehlerbilder, darunter vollständige Funktionsausfälle, beschädigte Leistungstransistoren und fehlerhafte Versorgungsspannungen.



Durchgeführte Arbeiten:

  • Prüfung der Leistungsendstufen und Versorgungsschaltungen
  • Austausch defekter MOSFETs und Schottky-Dioden
  • Defekten Abwärtswandler ersetzt
  • Beschädigte SMD-Widerstände identifiziert und erneuert
  • Versorgungsspannungen überprüft und Fehler systematisch eingegrenzt
  • Abschließende Funktions- und Spannungsprüfungen

Nintendo Switch 1

Kein Einschalten durch tiefentladene Akkus

Beide Nintendo Switch der ersten Generation ließen sich nicht mehr einschalten. Die Akkus waren tiefentladen und wurden am Labornetzteil kontrolliert vorgeladen. Anschließend starteten beide Konsolen wieder. Ein zusätzlich geprüfter Joy-Con war durch einen Flüssigkeitsschaden nicht mehr reparabel.

Durchgeführte Arbeiten:

  • Akkuspannungen und Stromaufnahme geprüft
  • Tiefentladene Akkus am Labornetzteil kontrolliert vorgeladen
  • Ladefunktion und Startverhalten beider Konsolen geprüft
  • Joy-Con auf Flüssigkeitsschäden untersucht

Gaming-PC

Sporadische Systemabstürze

Der Gaming-PC zeigte während des Spielbetriebs sporadisch einen schwarzen Bildschirm, während das System im Hintergrund weiterlief. Die Analyse deutete auf ein Problem im Bereich der PCIe-Kommunikation zwischen Grafikkarte und Mainboard hin.

Durchgeführte Arbeiten:

  • Systematische Prüfung von Grafikkarte, Prozessor, Arbeitsspeicher und Stromversorgung
  • Belastungstests mit Überwachung der relevanten Systemwerte
  • Eingrenzung des Fehlers auf das Mainboard
  • Austausch des Mainboards
  • Übernahme der vorhandenen Komponenten
  • Erneuerung der Wärmeleitpaste am Prozessor
  • Abschließende CPU-, RAM- und GPU-Belastungstests mit Protokollierung der Messwerte

AEG QX9 2-in-1-Staubsauger

Einschalttaster ohne Funktion

Der Staubsauger wurde vorbeigebracht, da der Einschalter des Handgeräts keine Funktion mehr aufgewiesen hat.

Durchgeführte Arbeiten:

  • Handgerät komplett zerlegt und gereinigt
  • Taster erneuert
  • Funktionsprüfung

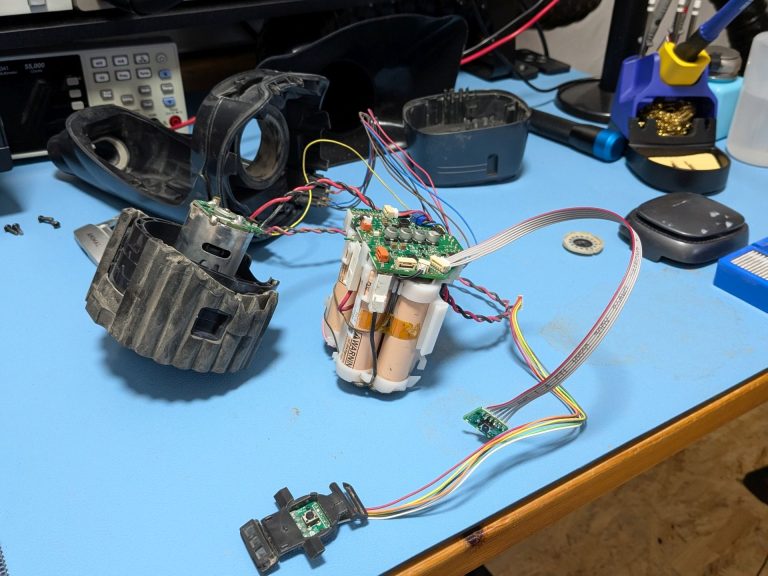

Severin RB7026

Fluchtreflex durch defekten Akku

Der Saugroboter startete beim Aufsetzen auf die Ladestation direkt die Reinigung, anstatt den Akku ordnungsgemäß zu laden. Eine Messung ergab eine Akkuspannung von lediglich 11,3 V bei einem vorgesehenen 14,4-V-Akkupack.



Durchgeführte Arbeiten:

  • Akkuspannung des alten Akkupacks geprüft
  • Defekten 14,4-V-Li-Ion-Akkupack ersetzt
  • Ladevorgang auf der Ladestation geprüft
  • Abschließender Funktionstest



Xiaomi Saugroboter

Beschädigter Steckverbinder

Beim Saugroboter wurde ein Steckverbinder auf der Hauptplatine mechanisch abgerissen. Die Lötpads auf der Platine blieben dabei vollständig erhalten, allerdings waren die Anschlusskontakte des Steckverbinders abgebrochen.


Durchgeführte Arbeiten:

  • Beschädigten Steckverbinder geprüft
  • Steckverbinder wieder auf der Platine verlötet
  • Abschließende Messarbeiten

Sony PlayStation 5 "Phat"

Kontaktprobleme nach vorherigem HDMI-Tausch

Die HDMI-Buchse dieser PS5 war bereits ausgetauscht worden. Ein Großteil der Anschlusskontakte hatte jedoch keine zuverlässige Lötverbindung mehr zur Platine.



Zusätzlich zeigte das Flüssigmetall auf der APU einen großflächigen trockenen Bereich, der ebenfalls behoben wurde.



Durchgeführte Arbeiten:



  • HDMI-Buchse ausgelötet und ersetzt
  • Flüssigmetall auf der APU aufgefrischt



Sony PlayStation 5 Slim

HDMI-Anschluss nach hinten eingedrückt

Bei dieser PS5 Slim war die HDMI-Buchse nach hinten eingedrückt und musste ersetzt werden. Im Zuge der Reparatur wurde außerdem das Flüssigmetall auf der APU aufgefrischt.

Durchgeführte Arbeiten:

  • Beschädigte HDMI-Buchse ausgelötet und ersetzt
  • Flüssigmetall auf der APU aufgefrischt

Microsoft Xbox Series X

Abschalten während des Spielbetriebs

Die Xbox Series X schaltete sich nach etwa 30 Minuten Spielbetrieb selbstständig aus. Der Lüfter war bereits vom Kunden gereinigt worden, dennoch trat der Fehler weiterhin auf.

Durchgeführte Arbeiten:

  • Xbox Series X vollständig zerlegt
  • Kühlsystem und relevante Öffnungen gereinigt
  • Wärmeleitpaste erneuert
  • Abschließender Funktionstest unter Belastung

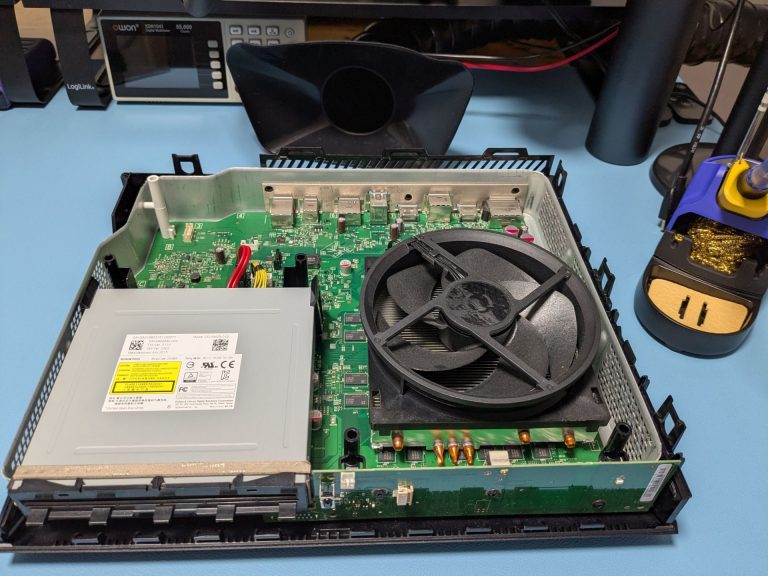

Microsoft Xbox One

Defekte Festplatte

Das Gerät startet zwar, zeigte aber kein Bild. Dazu gab es noch mechanische Klackgeräusche aus dem Inneren.

Durchgeführte Arbeiten:

  • Fehlerdiagnose und Datenträgerprüfung
  • Ausbau der defekten Festplatte
  • Einbau einer SSD
  • Neuinstallation der Xbox-Systemsoftware
  • Abschließender Funktionstest



SONY PlayStation 5

Überhitzung und beschädigter Steckverbinder

Die PlayStation 5 schaltete sich während des Spielbetriebs aufgrund von Überhitzung ab. Zusätzlich war ein Steckverbinder auf der Hauptplatine beschädigt, wodurch eine fachgerechte Instandsetzung erforderlich wurde.

  • Vollständige Demontage der Konsole
  • Reinigung des Kühlsystems und der Kühlrippen
  • Erneuerung der Wärmeleitmaterialien
  • Reparatur des beschädigten Steckverbinders auf der Hauptplatine
  • Abschließender Funktionstest

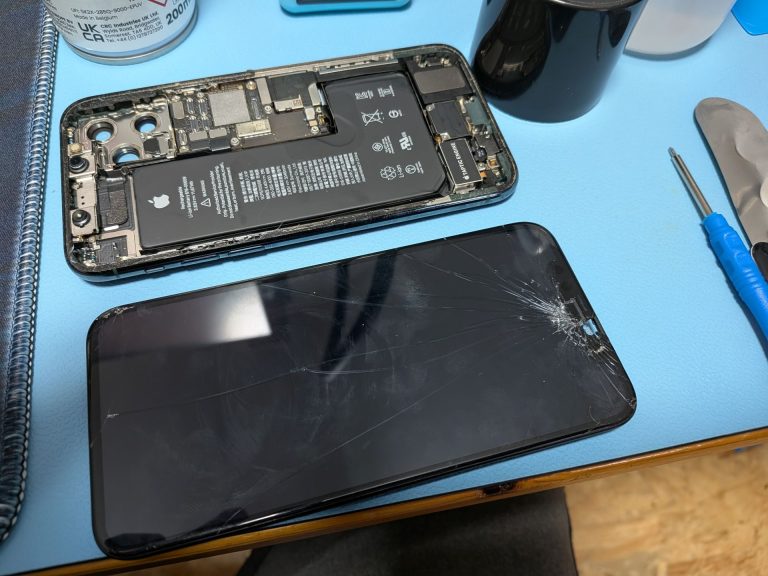

iPhone 11 Pro

Display-, Kamera- und Glaslinsenschaden

Das Gerät wurde mit beschädigtem OLED-Display, ausgefallener Hauptkamera und gebrochener Kamera-Glaslinse eingeliefert.

Durchgeführte Arbeiten:

  • Austausch OLED-Display
  • Austausch Hauptkamera
  • Austausch Kamera-Glaslinse
  • Übertragung der True-Tone-Daten
  • Funktionsprüfung aller Komponenten

Nach Abschluss der Reparatur waren sämtliche Funktionen wieder uneingeschränkt nutzbar.

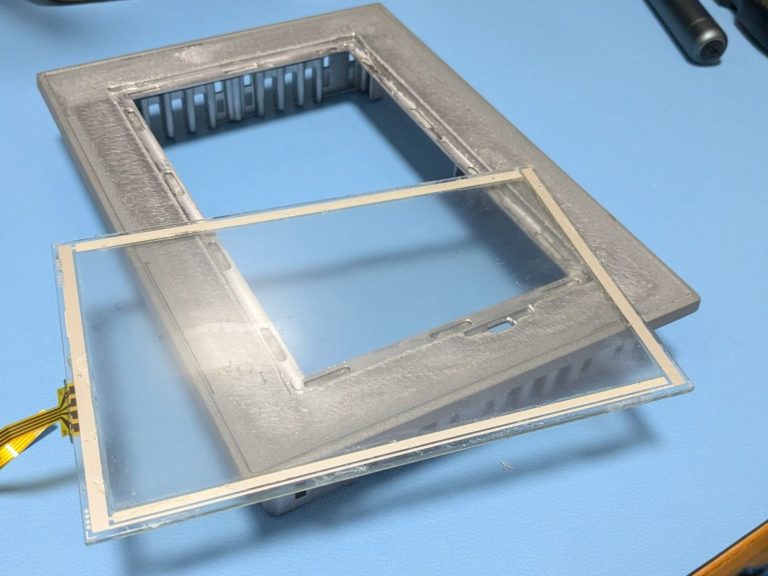

Siemens HMI TP700 Comfort

Defektes Touch-Panel

Das Display wurde mit Einschlägen im Touch-Panel eingesendet. In diesen Bereichen konnte keine Eingabe mehr erfolgen.

Durchgeführte Arbeiten:

  • Dekorfolie der Frontblende entfernt
  • Defektes Touch-Panel herausgelöst
  • Neues Touch-Panel eingeklebt
  • Neue Dekorfolie angebracht
  • Funktionsprüfung



Teufel Cinebar CB11 SB

Ohne Funktion

Eine von einem Kunden vorbei gebrachte Soundbar von der Firma Teufel hatte keinerlei Funktion mehr. Nach Überprüfung der Platine stellte sich heraus, dass der Abwärtswandler keine Spannung mehr ausgab.

Durchgeführte Arbeiten:

  • Soundbar komplett zerlegt
  • Abwärtswandler EUP3453 ersetzt
  • Funktionstest



Teufel CM2014SW

Ohne Funktion durch defekte Schutzdiode

Der aktive Subwoofer zeigte keine Funktion mehr. Bei der Fehlersuche wurde eine kurzgeschlossene Schutzdiode im Schaltnetzteil festgestellt. Sie verhinderte den stabilen Betrieb der Stromversorgung. Nach dem Austausch läuft der Subwoofer wieder.



Durchgeführte Arbeiten:

  • Netzteil geprüft und Fehler auf Bauteilebene eingegrenzt
  • Defekte TVS-Schutzdiode ersetzt
  • Versorgungsspannungen und Gerätefunktion geprüft
